„Camera Obscura”
Przodek aparatu fotograficznego znany od starożytności,używany głównie do rozrywki, rysowania perspektywy i obserwacji astronomicznych.
Po rozwinięciu badań chemicznych i odkryciu materiałów światłoczułych camera obscura została użyta do robienia zdjęć najpierw na płytach szklanych później kliszach, a teraz na matrycy cyfrowej.
Konstrukcja tego prostego aparatu jest podobna do budowy oka. Mamy więc mały otwór przez który przechodzi światło (źrenica) i ekran na którym pojawia się obraz (siatkówka).
Od wielkości otworu zależy ostrość obrazu, ale tez jego jasność. Im otwór jest mniejszy tym obraz wyraźniejszy i ciemniejszy.
Obraz wyświetlany na jasnym ekranie jest odwrócony, kolorowy, najjaśniejszy w środku i zanikający po bokach w ciemności.
Jest też tak samo ostry na całej powierzchni, nie ma tego efektu rozmazania obiektów na dalszym planie – jak to ma miejsce aparatach z soczewkami (nieskończona głębia ostrości).
„Camera Obscura”
Przodek aparatu fotograficznego znany od starożytności,używany głównie do rozrywki, rysowania perspektywy i obserwacji astronomicznych.
Po rozwinięciu badań chemicznych i odkryciu materiałów światłoczułych camera obscura została użyta do robienia zdjęć najpierw na płytach szklanych później kliszach, a teraz na matrycy cyfrowej.
Konstrukcja tego prostego aparatu jest podobna do budowy oka. Mamy więc mały otwór przez który przechodzi światło (źrenica) i ekran na którym pojawia się obraz (siatkówka).
Od wielkości otworu zależy ostrość obrazu, ale tez jego jasność. Im otwór jest mniejszy tym obraz wyraźniejszy i ciemniejszy.
Obraz wyświetlany na jasnym ekranie jest odwrócony, kolorowy, najjaśniejszy w środku i zanikający po bokach w ciemności.
Jest też tak samo ostry na całej powierzchni, nie ma tego efektu rozmazania obiektów na dalszym planie – jak to ma miejsce aparatach z soczewkami (nieskończona głębia ostrości).
Zrób sobie camerę obscurę w domu!
Szybko prosto tanio i przyjemnie.
Potrzebujemy nieprzeźroczysty materiał kraton, grubszą czarną folię i coś do mocowania – plastry zszywacz gwoździe śrubki czy co tam macie pod ręką. Przyda się też jakiś dzieciak który, pomoże pozasłaniać tym materiałem wszystkie źródła światła – okna szpary w drzwiach itp.
Jak już mamy ciemno robimy w materiale mały otwór nożyczkami tak, aby światło z niego padało na białą przeciwległa ścianę.
Otwór ma mieć wielkość od kilku milimetrów do ponad centymetra (wielkość dobieramy doświadczalnie można też obliczyć np na tej stronie http://www.mrpinhole.com/holesize.php?FocalLength=100&FocalLengthUnits=mm .
Jak ktoś ma rolety nieprzepuszczające światła to może sobie w nich wywiercić mały otworek i mieć zwijaną Camerę Obscurę.
Jeśli nie masz dużego pomieszczenia, które można łatwo zaciemnić proponuję zrobić tą zabawkę z większego pudełka np po telewizorze. Wtedy trzeba wykonać dodatkowy otwór na głowę.
SciFun zrobił filmik po polsku o tym jak takie coś zrobić:
https://www.youtube.com/watch?v=0yiuuTuvqHU&t=2s
Jest przy tym świetna zabawa, a efekt robi wrażenie.
Zrobiłem parę takich urządzeń jak chcesz możesz je protestować bo niektóre są ogólnodostępne

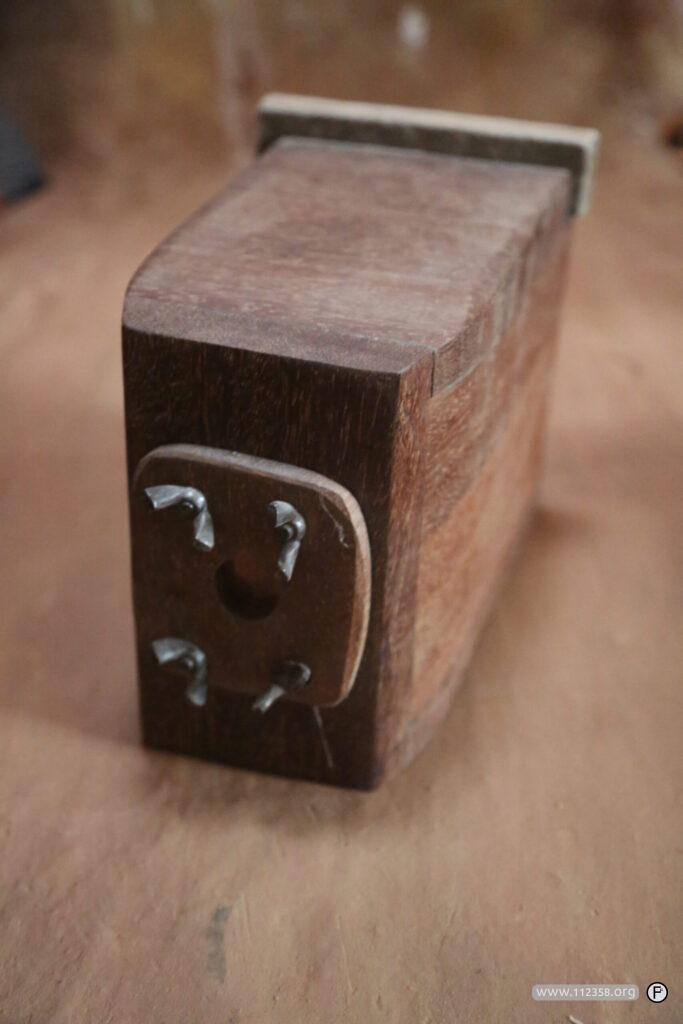

Mini Camera obscura na papier fotograficzny.
pierwsza camera obscura zrobiona z drewna egzotycznego
z tyłu wsadza się papier fotograficzny i naświetla parę minut.
Mam ją w pracowni w Wołowicach

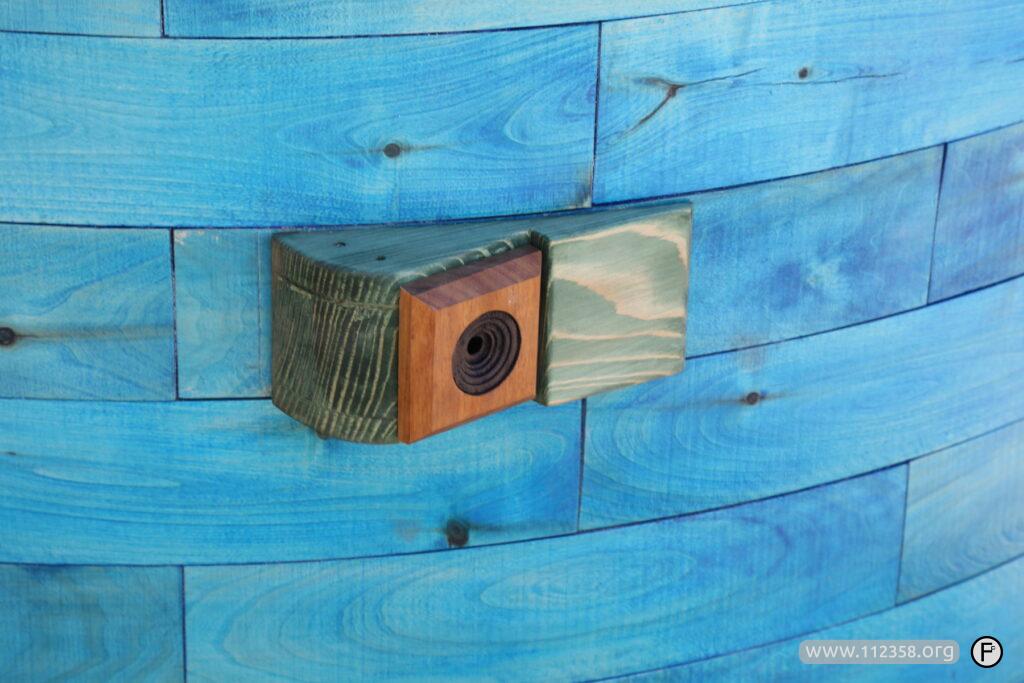

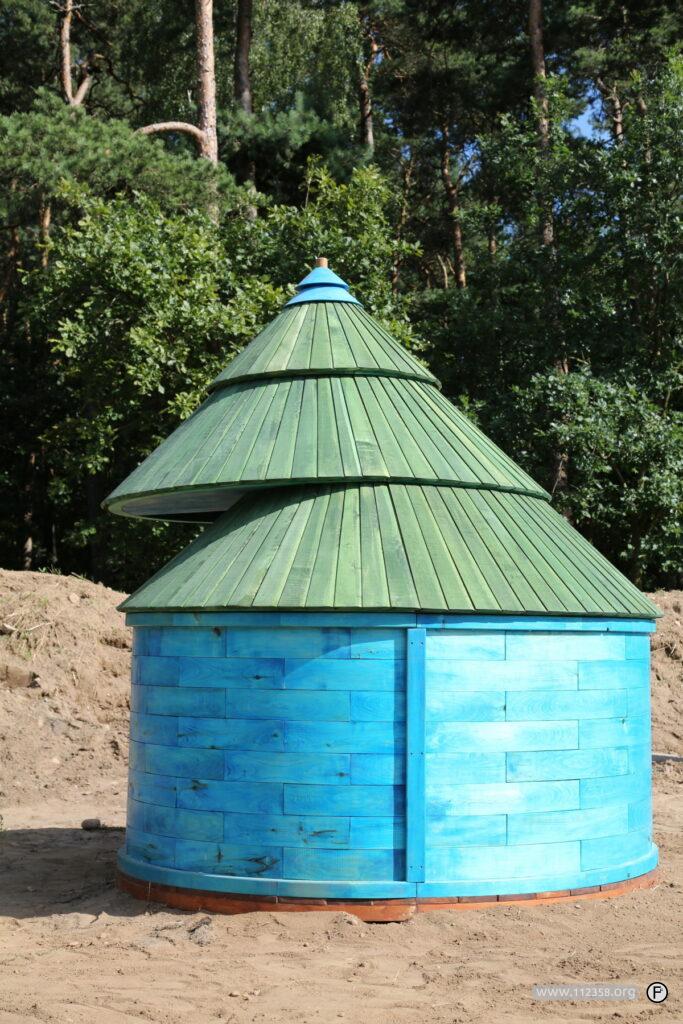

Camera obscura w Barlinku
To pierwsza tak duża Camera do której można wejść.I zobaczyć to ciekawe zjawisko.
Znajduje się w specjalnym ośrodku dla dzieci niepełnosprawnych „Bratek” w Barlinku.
Jest to drewniana spiralna konstrukcja wyłożona w środku filcem z białym ekranem w środku i kotarą za którą jest mrok. Ustawiliśmy ją w przestrzeni słonecznej obok drzew. Wejście od strony zachodniej, aby zachodzące światło wpadało do środka.
Dziecko wędrując do środka wchodzi w strefę cienia pokonując swoje lęki dociera do końca tunelu gdzie czeka na nie nagroda w postaci odwróconego obrazu tego co dzieje się na zewnątrz to robi wrażenie na dzieciach i dorosłych.
Obraz powstaje dzięki prostemu zjawisku fizycznemu, światło wpadając przez otwór tworzy po przeciwnej stronie odbicie rzeczywistości „Camera obscura”.
Dziecko pokonując tunel pełzając lub czworaczkując wykonuje ruchy naprzemianstronne, co znacząco wpływ na rozwój mózgu ( P. Dennison).
Dzieci oswajają się z ciemnością, pokonują strach przed nieznanym.
Sukces buduje poczucie własnej wartości. Według W.Sherborne „ Ruch rozwijający” właśnie tunel uaktywnia dzieci i zachęca do zabaw również
integracyjnych.
Drewniana scena i camera obscura Siecino.
Duży element placu zabaw znajdujący się przy restauracji znajdującej się przy gospodarstwie rybnym.
Obiekt składa się z sceny,małego podestu z belką do balansowania,wieżyczek do chowania się,
siatek do wspinania i lin do huśtania.
W centralnej części jest wieża z małym otworem
przez który wpada światło do zaciemnionej części.
światło tworzy na białym płótnie odwrócony obraz
tego co się dzieje na scenie.
Są tam też inne zabawki i pyszne ryby.

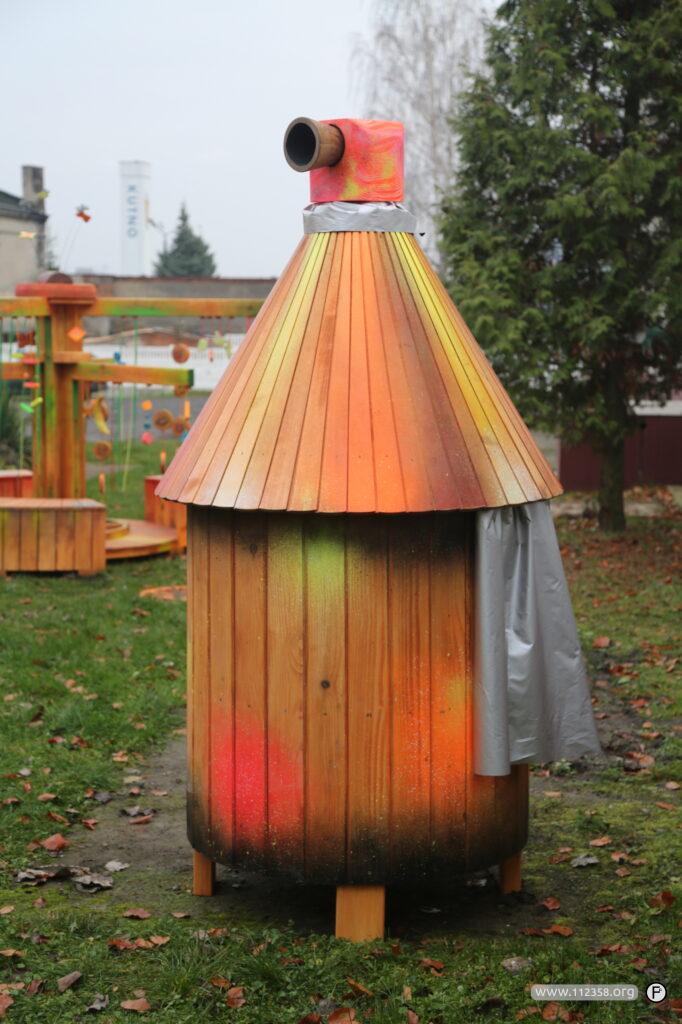

Camera obscura w Kutnie
Projekt z budżetu obywatelskiego.Przy Specjalnym Ośrodku Szkolno-Wychowawczym znajdującym się na ulicy Przemysłowej
Jest to drewniana wieża z małym otworem znajdującym się na szczycie daszku.
Chodzi o ten ryjek/obiektyw który można obracać i obserwować różne części placu zabaw.
Światło wpada do zaciemnionej części odbija się od lustra i tworzy na białym blacie wyraźny kolorowy obraz.
Dzieci mogą sobie położyć kartkę i rysować.Najlepiej to działa w słoneczny dzień.
Niestety w trakcie montażu było dość pochmurno.
Ciekawostki :
Camera obscura wifi
to już totalny odlot okazuje się że można tak samo obserwować fale radiowe np wifi
stosuje się wtedy inne przysłony ale zasada jest podobna.
Dzięki tej technologi można skanować budynki i prześwietlać je na żywo.Tak jak falami rentgenowskimi.
więcej można tu poczytać
http://www.aether.hu/2007/wificamera/wifi-camera-obscura.pdf
„Ręczna „Camera obscura
Jeśli chcesz zobaczyć wyraźniej coś bardzo odległego. Zwiń rękę w pięść/rulonik tak aby powstał mały otworek obraz który zobaczysz będzie dużo ostrzejszy i wyrażniejszy.Zachodzą tu dwa zjawiska pojawia się dodatkowa przysłona i zmniejsza się ilość światła na co reaguje źrenica zmniejszając się. Mniejsza ilość światła wzmacnia tez widzenie czarno białe kontrastowe.
